政策背景

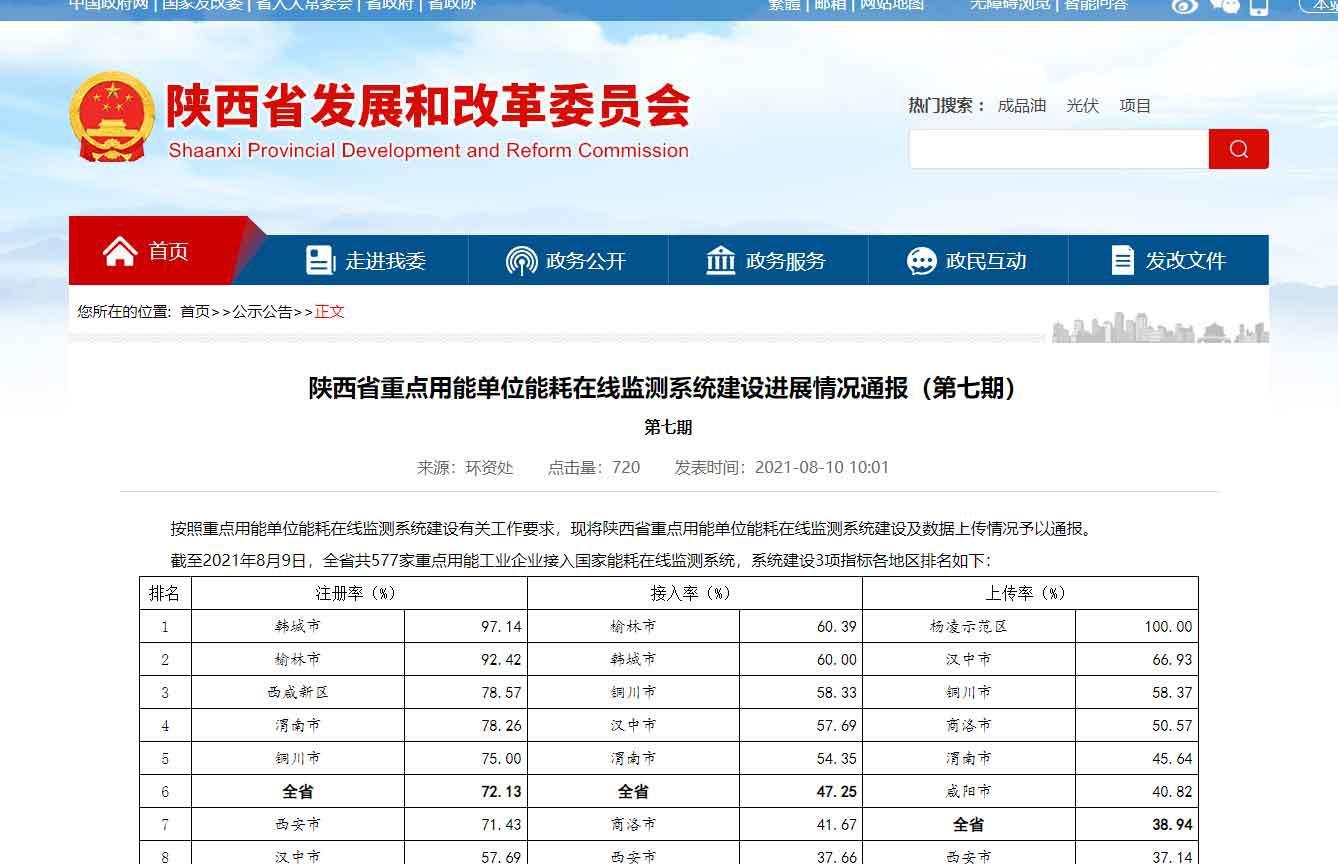

      陜西省發改委、陜西省市場監督管理局印發的《關于推進重點用能單位能耗在線監測系統建設的通知》（陜發改環資〔2019〕1187號）及陜西省節能中心印發的《關于啟動陜西省重點用能單位能耗在線監測系統改造建設工作的通知》（陜節能發〔2020〕11號）的有關要求，陜西省要在2020年12月31號前，完成全省重點用能單位能源消耗數據接入重點用能單位能耗在線監測系統。

一、項目檔案

項目名稱：陜西有色榆林煤業能耗在線監測系統項目案例

所屬行業：煤礦行業

項目采購相關設備：能耗在線監測系統1套、通訊管理機1臺、輔材1批

二、項目簡介

1、項目介紹：

      根據國家節能中心新發布的重點用能單位能耗在線監測系統功能規范和接口協議規范，以陜西省重點用能單位為監測對象，對全省各重點用能單位的電力、煤、油、天然氣、熱力、取水量等能源進行在線采集、監測及統計分析，并按統一的技術規范實現省級平臺與國家平臺的數據對接，為政府節能主管部門、質監部門、重點用能單位等提供支持服務。做到對行業、區域能源消費趨勢的早發現、早分析、早判斷、早決策，并為節能預測預警、節能監測、節能診斷、指標體系建設及用能單位橫向、縱向?qū)Ρ忍峁?shù)據支撐。

2、能源管理現狀：

        陜西有色榆林煤業有限公司是陜西金屬控股集團有限責任公司投資的陜西有色榆林新材料循環經濟產業園的第一個項目。經營范圍：煤炭開采、洗選及其加工；煤炭銷售；開展煤炭經營的配套服務。
       依據重點用能單位能耗在線監測系統-基礎信息與格式規范，需對企業的外購電力、蒸汽、水、外售煤炭等相關數據進行監測。

2、廠區用能單位用能情況

1、電力：
企業現有3條總進線，電廠1#聯絡變和電廠2#聯絡變兩條總進線進線柜位于35KV開閉所配電房內，需加裝2臺三相導軌式智能電力能效終端KPM37-W采集上傳數據；金雞灘變電主進線位于工業場地35KV配電房內，需加裝1臺三相導軌式智能電力能效終端KPM37-W采集上傳數據。

2、煤炭：
從現場皮帶秤系統對接，獲取數據。

3、水：
現場具備智能水表，甲方提供485端口現場采集。

4、蒸汽
暫不具備計量儀表，需從供方獲取數據，計劃新裝采集儀表，現場采集。

三、能耗在線監測系統解決方案

1、數據的采集說明：

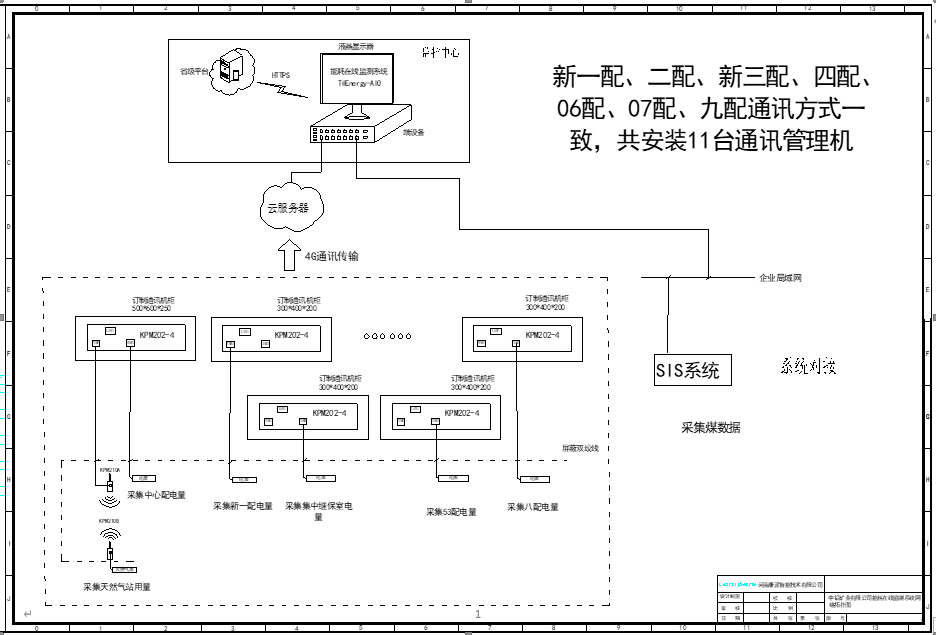

2、系統整體架構：
